恒温恒湿恒氧低能耗建筑能提供新节能环保、高舒适度的优越生活:不需要传统空调,但四季温度适宜,只有春秋,没有冬夏。通过对房间的空气、湿度、噪音、光线进行控制,而不再一览室外的环境状况,健康舒适生活,能有自己掌控,打造都市里的田园牧歌风情。
*室内20-26度恒温,终结严寒酷暑
*常年40-60%恒湿,远离黄梅天烦恼
*置换全新风,让呼吸变得健康
*节能环保,建筑节能达85%
本系统主要由以下系统构成:
1、优化设计的建筑围护结构保温隔热系统
2、高舒适度的辐射采暖制冷末端系统
3、置换新风系统
4、高效可再生冷热源系统--地源热泵系统
一、优化设计的建筑围护结构保温隔热系统
该系统的主要内容包括:外墙外保温、屋顶保温,外窗隔热保温、遮阳等几个方面,由土建或装修单位完成。
二、高舒适度的辐射(毛细管)采暖制冷末端系统
针对辐射采暖制冷末端系统,本公司设计、制造并提供了相关产品和设计方案,主要是毛细管网辐射空调系统,通常只采用毛细管顶棚辐射或者墙壁辐射,最高级的可以采用顶棚辐射制冷和地板辐射采暖。
1、毛细管辐射空调系统
• 如今,现代建筑的空调系统必须要符合很高的要求。传统的空调系统如通风设备和静态供热很难同时达到最佳热的舒适性、最省的空间和节能的要求
• 毛细管是这个领域的一项新技术,它可以根据周围环境自动调整环境的换热量。用水做热媒的毛细管使用的是弹性塑料,直接铺在房间围护结构表面的下方。这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。

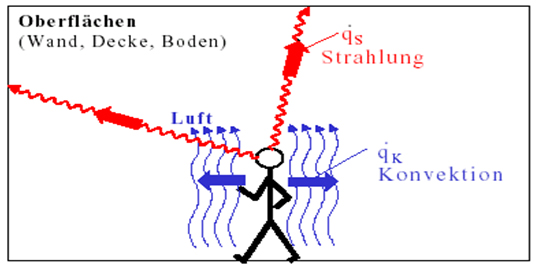

• 这样,使用者和房间表面之间的能量传递就通过辐射的方式进行。辐射是在自然条件下调整各物体间的热平衡。
• 研究已经证明,因为这个原因,毛细管制冷、采暖系统可使人们感觉更舒适,从而具有更高的工作效率。
毛细管系统原理

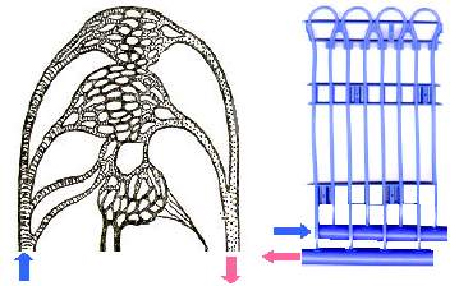

* 采用4.3X0.8 mm 的PPR塑料毛细管组成的间隔为10 mm – 30 mm 的网栅,犹如人体中的毛细管,起到着分配、输送和搜集液体的功能。在网栅中和人体毛细管中的液体流动速度基本相同,都在0.05 – 0.2 m/s之间。同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换,达到自身温度调节的目的。
* 冬季毛细管内通较低温度的热水,柔和的向房间辐射热量;夏季毛细管内通温度较高的冷水,柔和的向房间辐射冷量。由于毛细管席换热面积大,传热速度快,因此传热效率更高。
*毛细管网辐射式空调末端系统是把毛细管网安装在室内墙面、地面或顶棚上,以水作为介质,通热水的时候向室内辐射传热,通冷水把室内热量带走,将采暖和制冷在一套系统中实现,就像人体皮肤的毛细血管调节体温一样调节室温,柔和安静、无噪声、无吹风感、无污染、绿色生态,健康舒适。
*露点温度探头、露点保护温控器控制面板、电热执行器、分集水器、针形截止阀互相连接,形成完整的自动控制系统,在每个房间最容易结露的位置布置露点温度探头,随时把采集到的房间温湿度参数值反馈给自动控制系统,若房间湿负荷较大,露点温度升高到接近供水温度时,分集水器上的电热执行器会自动切断相应房间的水路,此时除湿系统全力除湿,当露点温度降低后,电热执行器打开阀门,恢复正常工作。电热执行器也可根据露点温控器面板上的设定值自动调节阀门的开度,进而对毛细管的水量进行一定范围调节,控制室内温度,满足舒适度要求。
1)高舒适度
经实践表明,辐射是舒适性高的传热方式。而毛细管网辐射空调末端系统60%的冷量和热量都是通过辐射的方式进行的,因而较其他形式的末端形式舒适度比较高。
由于网栅由间距很小的平行毛细管均匀分布,热辐射交换面积特别大,所以室内温度非常均匀,地表基本没有温差,脚感更好!热/冷辐射表面基本没有温度区别。并且人体和空间的热交换主要是辐射的形式进行,这一静态制冷及自然温暖的环境使人体感到非常舒适,身体感到的温度比室温高2~3℃。这一点可以额外地达到节省能源的目的。每个房间采用单独循环结构,故通过安装在房间的室温调节器可单独控制各房间温度。
2)最为安静的空调系统:
与传统的风机盘管相比(风机盘管存在电机、风机等室内运动部件,因此,会产生35~45dB左右的噪音),毛细管辐射式空调系统没有室内运动部件,不会产生任何室内噪音,是最为安静的空调系统。
3)没有冷凝水盘、不存在细菌滋生源:
毛细管席埋设在吊顶内或墙内,主要靠辐射传热给建筑物供冷或供热,与风机盘管相比没有凝结水系统,不会发生排水不畅,造成滴水等现象。也不存在传统的风机盘管滴水盘中滋生细菌,影响室内卫生条件的现象。
4)节能效果:
通常毛细管系统的夏季供水温度为17-19度,冬季的供水温度为30-35度,相对于传统空调有较高夏季供水温度和相对较低的冬季供水温度,可节省大量能源。
5)较强的蓄冷/蓄热能力:
在系统关闭或停电等状态下的较长时间内温度都不会升高(夏季)或降低(冬季)。
6) 较强的自调节平衡能力:
夏季随着室内温度的升高与辐射面温差加大,提高了辐射冷量。冬季随着室内温度的降低与辐射面温差加大,提高了辐射热量。
7)毛细管末端占用建筑净空小,节省建筑空间。
*超薄地暖系统,大大降低了建筑基础的承重负荷和造价成本,比普通地暖增加了房间净高。

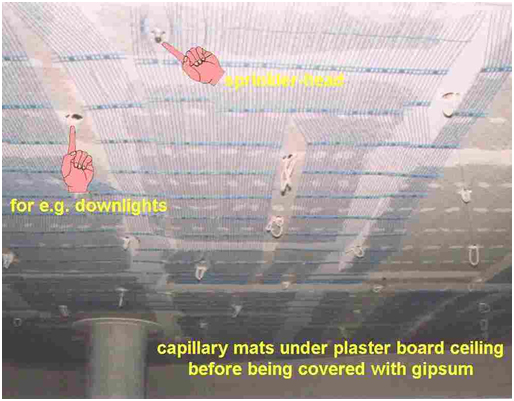

*在空调房间内找平后的吊顶下或墙面上先铺设毛细管席,然后抹上5-10mm厚的灰泥,形成辐射面即可。
*毛细管网的安装厚度小于5毫米。安装的灵活性使系统不仅适合于新建筑,还可在旧建筑中原有基础上进行安装,而不必破坏原地面。
8)毛细管布置灵活,施工方便:

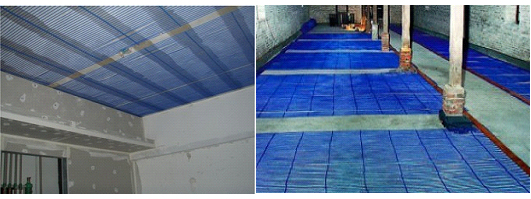

由于毛细管重量比较轻,因而布置比较灵活,有多种安装方式,如吊顶抹灰安装、墙面抹灰安装、金属模块安装等,其施工比较方便。
A、卫生间卫生洁具多地面安装面积有限,同时一些卧室由于家具遮挡导致散热面积有限,普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。如果用毛细管网采暖,可以把毛细管网安装在墙面或顶棚,各种问题就可以很好解决。
B、地面装饰材质影响:采用普通地板采暖的房间地面装饰材料受到限制,如不宜安装实木地板等。铺装毛细管网的房间不受这些条件限制。
9)制热速度快/免维修
*毛细管网地暖加热速度非常快,最多半小时地板表面温度即可达到所需要求。在关闭取暖系统时其反应速度亦比传统地面采暖快。
*10-20mm的混凝土蓄热层使地板温度和室温更加稳定。
*毛细管网内径特别细小,可通过水表面张力达到自动排气作用。
*毛细管网流动的水是低温低压水,可有效避免高温高压带来的管路损坏。
*毛细管网使用闭路循环纯净水,可有效避免管路中产生水垢。
10)安全可靠,使用寿命长
毛细管网采用预制生产,在每一片产品出厂前必须经过耐压测试,具有很高的可靠性,由PPR管构成的毛细管网的使用寿命至少达50年之久。
11)特别适合同地源热泵配合使用,达到更节能的效果
三、置换新风系统

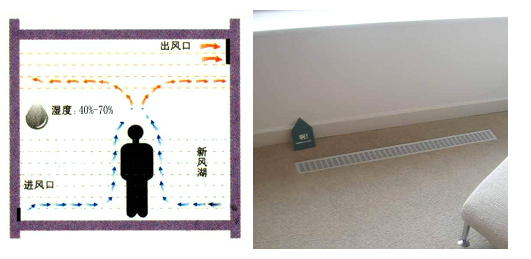

置换通风是将新鲜空气直接进入工作区,并在地板上形成一层较薄的空气湖。空气湖是由较凉的新鲜空气扩散,室内的热源产生向上的对流气流。新鲜空气由于热源的浮力作用使其向室内上部流动并引成室内空气运动的主导气流。排风口设置在房间顶部,并将污染空气排出。
通过对置换新风含湿量的调节,可以对室内湿度进行调节:
夏季相对湿度较大,可以通过降低置换新风湿度的办法达到除湿的目的;
冬季相对湿度较小,可以通过增加置换新风湿度的办法达到加湿的目的;
同理,春秋过渡季节我们可以根据实际情况对新风进行处理,从而达到加湿除湿的效果。
四、高效可再生冷热源系统--地源热泵系统
地源热泵是以地热能作为热泵夏季制冷的冷却源、冬季采暖供热的低温热源来提取采暖、制冷和生活用水的一种系统。典型的地源热泵通过埋地热交换器从土壤中吸热或向土壤中放热。夏季使用空调时,室内的余热经过热泵、地埋换热器释放到土壤中,同时为冬季蓄存热量;冬季供暖时,通过地埋换热器从土壤中吸热,经热泵将热量供给用户,同时在土壤中蓄存冷量,以备夏季空调用。地源热泵系统的能量来源于地下能源。它不向外界排放任何废气、废水、废渣,是一种理想的“绿色空调”。
在我国某些地区,地埋管换热器的出水温度能达到18℃左右,夏季可以直接满足室内辐射末端需要。所以地源热泵机组可以不用开启,而采用自然冷却模式,可以节约大量电能。
●全新再生能源利用技术
三位一体地(水)源热泵技术利用地球表面浅层地热能作为冷热源,进行能量转换的制冷采暖空调系统,地表浅层地热能不受地域、资源等限制,量大面广,无处不在,几近无限;三位一体地(水)源热泵利用地表浅层可再生能源,开辟了一条利用清洁能源的新途径。
●经济有效的节能技术
地源温度一年四季温度稳定,冬季比环境温度高,夏天比环境温度低,是非常理想的热泵冷热源,与传统的中央空调相比,可节能30-40%,节能效果非常显著。
●清洁、环保
三位一体地(水)源热泵运行使用电能,运行中没有任何污染,及废弃物,地下水进入机组热交换器后全部返灌地下,对地下水及土壤无任何不利影响,也不会造成地下水流失。
●一机多用
三位一体地(水)源热泵可实现制冷、采暖和供应生活热水,实现一机多用。
●性能稳定,运行寿命长
地源温度相对稳定,对于三位一体地(水)源热泵是非常理想的运行工况,机组运行工况稳定,压机运行寿命远高于传统中央空调。
●超强的生活热水功能
1、利用热回收技术,实现制冷的同时,免费享受生活用热水,热水温度可达到55-60℃的高温;
2、在空调不用的情况下,可单独生产生活用热水,热水温度可达到55-60℃的高温;
3、在提供采暖的同时也可生产生活用热水,热水温度可达到55-60℃的高温。
4、可以实现定时利用低谷电力加热生活热水,费用更省;
5、可以选装中央循环热水,热水即开即用;
6、在生活热水水箱里内置电加热装置,可使生活用水系统水温更稳定:
A、当机组维修或保养时,可启动水箱电加热装置,保证热水供应;
B、当特殊情况(如聚会)用水量剧增时,启动水箱电加热装置,保证热水水量及温度;
C、当水箱需高温消毒时,启动电加热装置,可将水温加热到80~85℃,起到快速消毒作用。

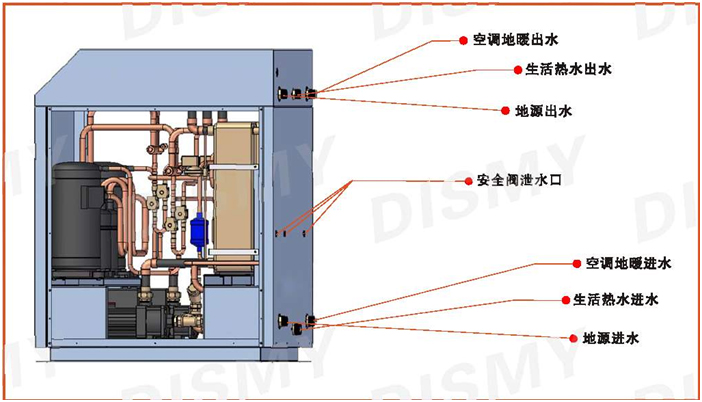

●全内置,安装方便、更美观,运行更稳定
水力模块(流量开关、膨胀罐、排水阀、安全阀、水泵等)和生活热水接口全内置在机组内。
